近年来，成都点阵科技有限公司（以下简称“点阵科技”）紧紧围绕行业需求、立足产品优势，展开干扰排查技术攻关和实践探索，形成一套空地联动、高效快捷的排查方案，先后30余次成功排查航空导航信号干扰、卫星通信信号干扰、通信基站信号干扰、广播信号干扰，受到相关部门广泛好评。

2025年4月，点阵科技再一次使用公司自研的DZF-AC3P空中无线电监测测向系统、DZH-300手持式监测测向设备，协助云南省某市无线电监管部门成功排查一起气象雷达干扰难题。

一、干扰情况

2025年2月以来，云南省某市气象局C波段新一代天气雷达持续受到电磁干扰，无法分辨气象要素，严重影响当地气象预警预报工作。

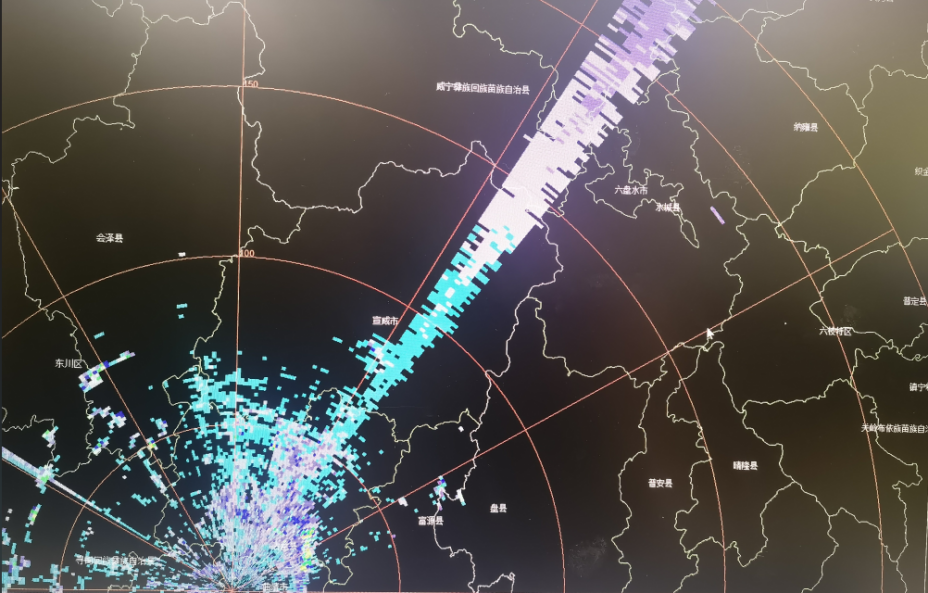

图1 受扰气象图

当地无线电监测站接到消息后，立即利用自有设备开展排查检测。

1、气象雷达系统增益较高超过45db，普通无线电监测接收系统在地面较难收到干扰信号，遂利用频谱仪接入雷达天馈查看干扰情况，初步判断干扰最强方向34°至35°、俯仰角-1°至+0.5°。

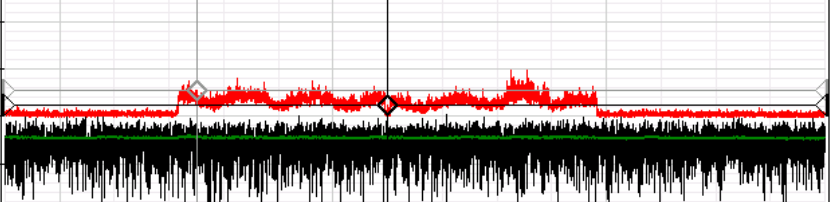

图2 雷达站点受扰波形

2、雷达站所在海拔比市区海拔高约200-300米，结合干扰气象图和雷达站频谱仪测试情况，以及微波频段波束窄方向性强的特点，划定疑似传播路径并选取关键测试点位。

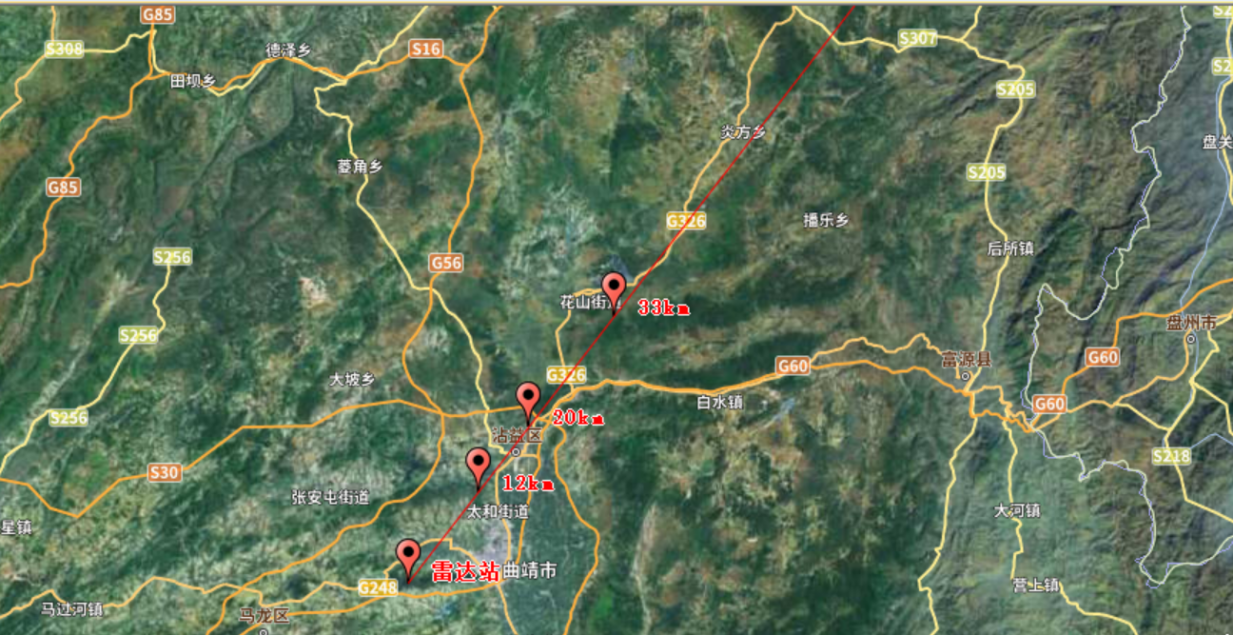

图3 受扰路径规划图

3、根据摸排情况，采取常用的地面查找方式在短时间内无法解决问题，决定采取空地联合监测的办法开展排查。

二、干扰排查

随即，点阵科技出产的DZF-AC3P空中无线电监测测向系统、DZH-300手持式监测测向设备闪亮登场！

DZF-AC3P 空中无线电监测测向系统，具备一键起降、自动监测测向功能，最高升空500米，搭载无线图传摄像头，可手动控制在一定范围内横飞，最大限量进入信号传播主瓣波束内开展监测。

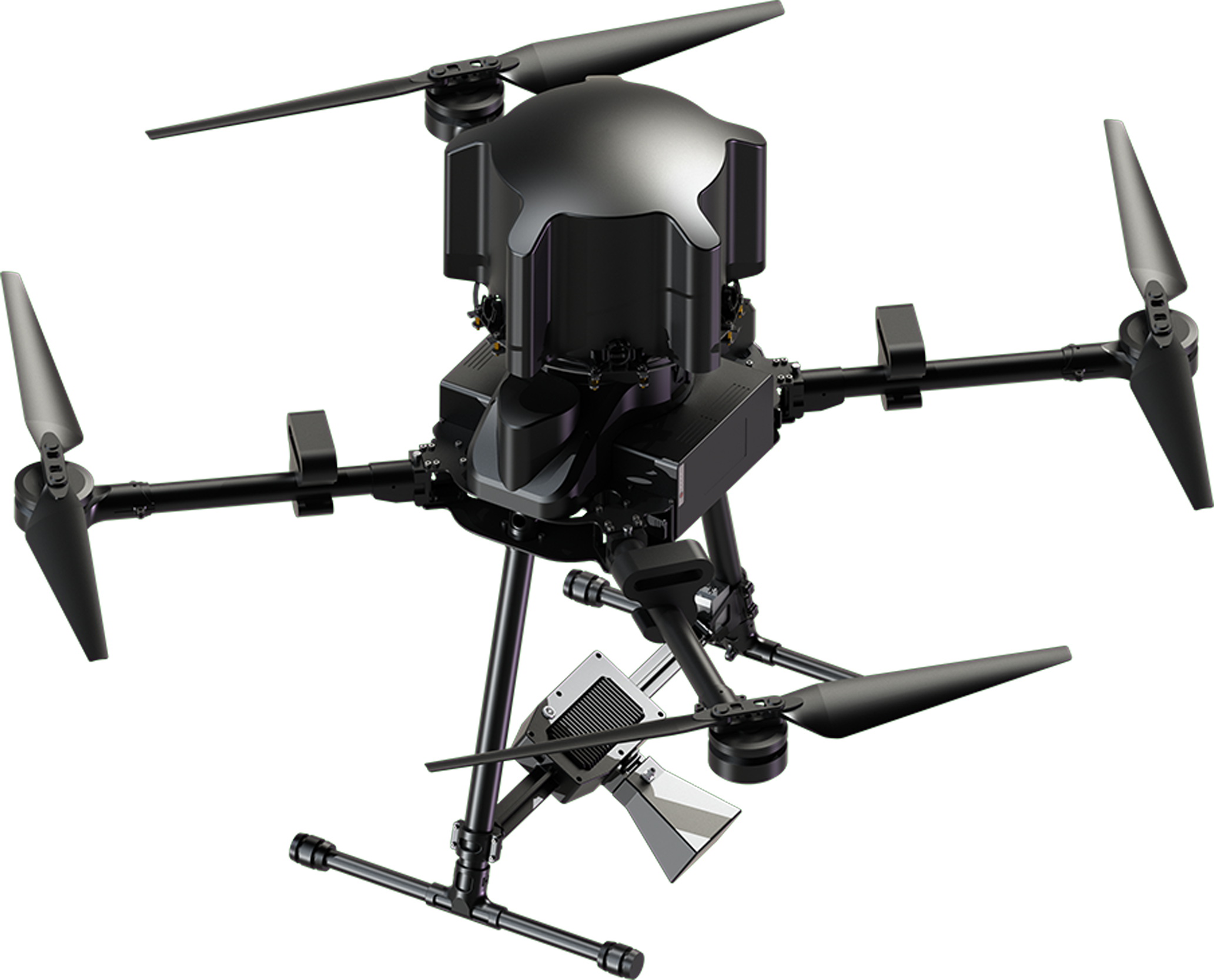

DZF-AC3P 空中无线电监测测向系统

DZH-300 手持式无线电监测测向设备，产品汇聚30余项专利技术，重点解决无线电监测安全管理外勤设备“小巧轻便、灵敏度高”需求问题，能够在复杂地形条件下开展“最后一公里”逼近排查。

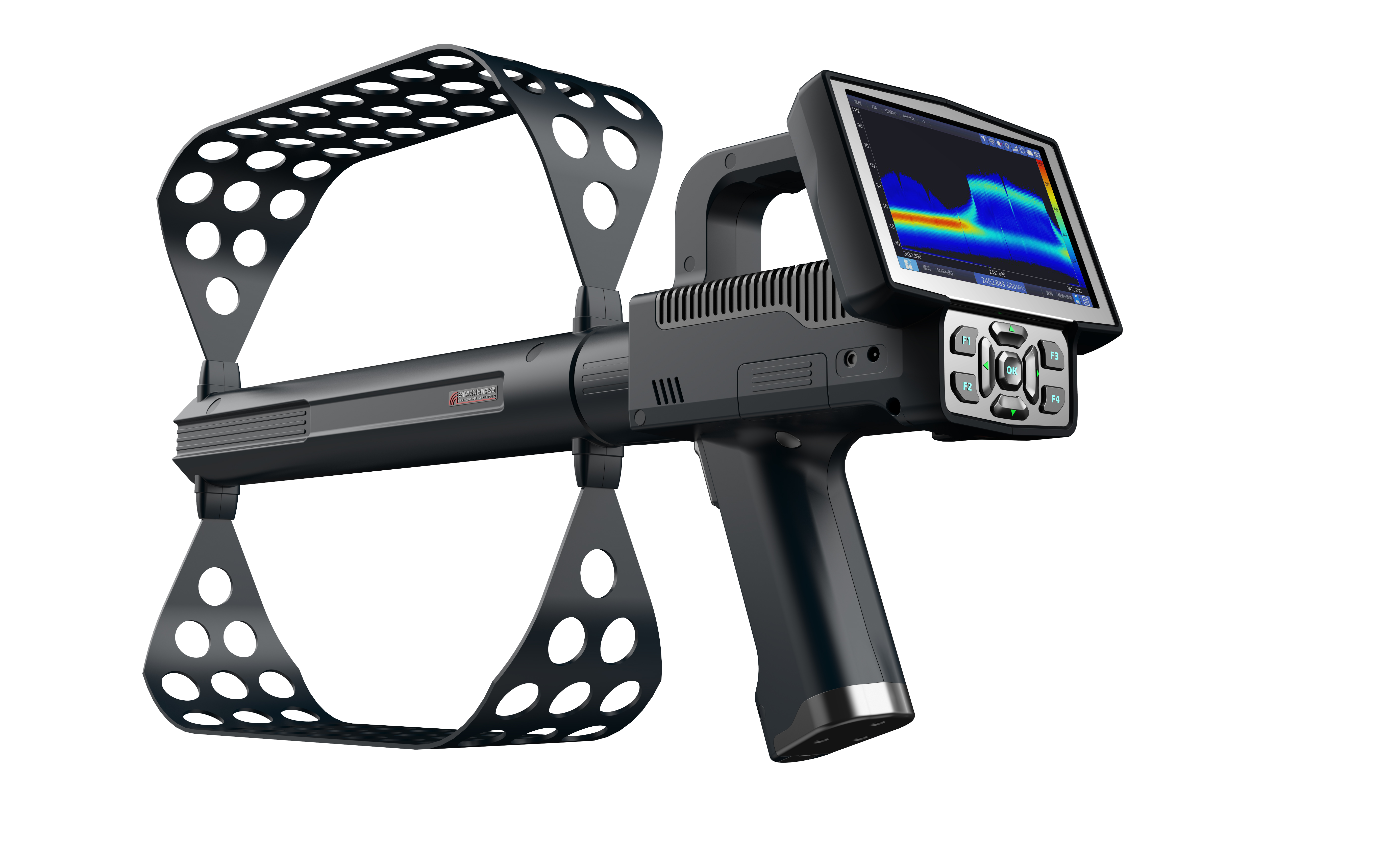

DZH-300 手持式无线电监测测向设备

排查第一天，分别在疑似传播路径的66km、53km、44km、34km附近利用空中平台测试，均未发现异常干扰信号。

排查第二天，重点排查30km以内区域，疑似传播路径及地形剖面图如下所示。

图4 30km内规划路径图

（1）11km测试点情况

11km附近海拔高点约为1940米，沿途监测车和手持式设备未发现异常信号，根据疑似传播路径及受扰仰角计算，在测试点需要飞行高度约为200-300米，因受地形环境限制测试点与规划路径有偏差，手动操控无人机横飞100米后再升空200米，发现疑似干扰信号，信号最强在约230米高度指向雷达站方向，因此初步判断干扰源位于11km内的市区范围。

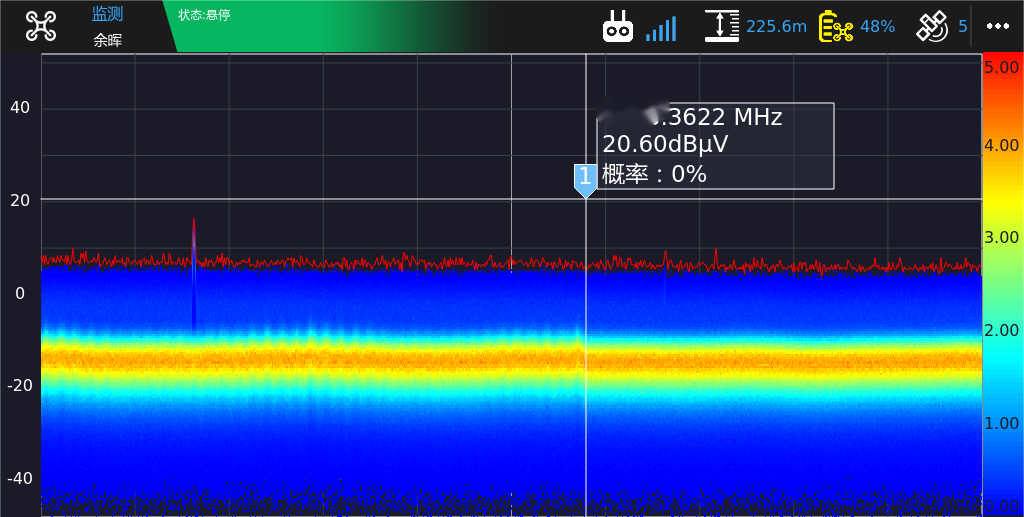

图5 11km疑似干扰信号荧光谱

（2）7km—5.6km测试点情况

7km—5.6km沿途监测车和手持设备未发现异常信号，5.6km附近升空监测，疑似干扰信号特征明显与雷达站频谱仪测试波形吻合，并且首次测到负仰角(-0.5°)的干扰信号，符合雷达站的受扰情况（-0.5°－ +0.5°）

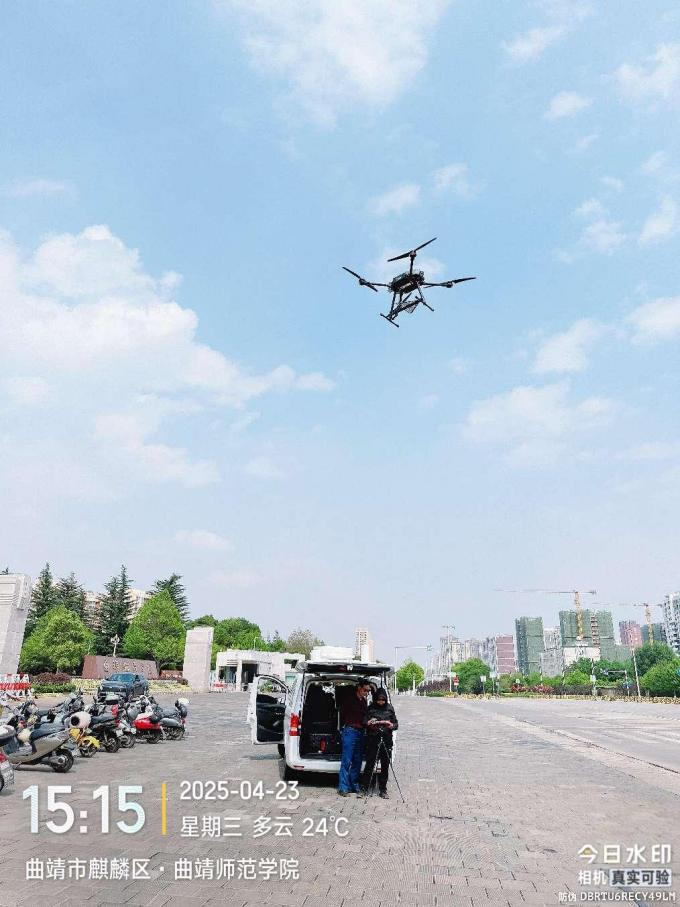

图6 升空监测场景

（4）5.6km—3.8km测试点情况

5.6km—3.8km沿途监测车和手持设备未发现异常信号，3.8km附近升空监测，异常信号强度低于5.6km处并指向雷达站的反方向；因此判定目标在3.8km与5.6km之间。

（5）3.8km—4.5km测试点情况

3.8km—4.5km沿途监测车和手持设备未发现异常信号，4.5km附近有高层建筑群和低层建筑群，利用空中监测平台图传功能进行环境观察，同时结合信号强度变化判定，目标位于低层建筑群。

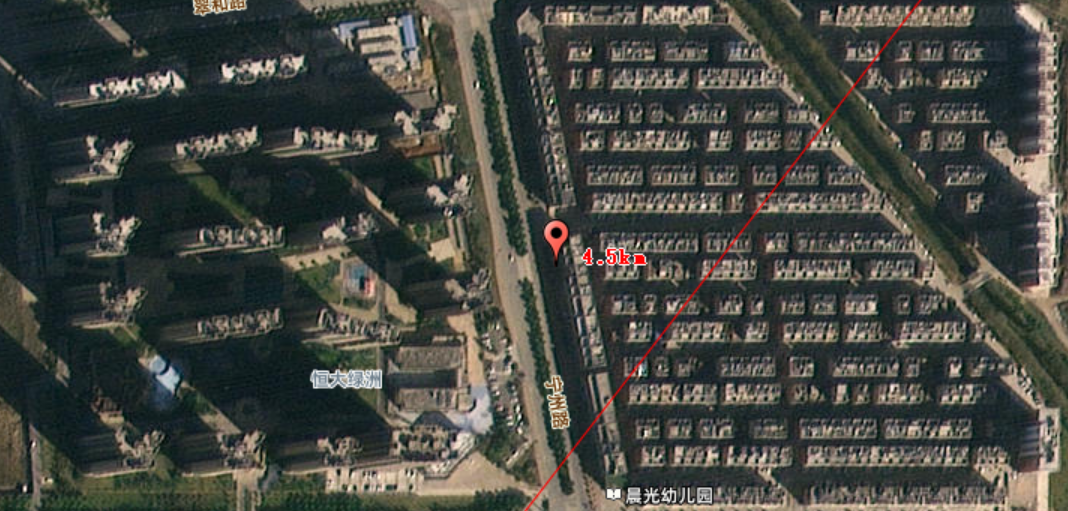

图7 4.5km图传信号及干扰信号荧光谱

（6）近距离排查

至此，目标已基本锁定在500米半径范围内，但是监测车和手持设备沿四周主干道仍收不到干扰信号，遂决定在A点和B点继续升空监测，测试结果指向C区域方向。

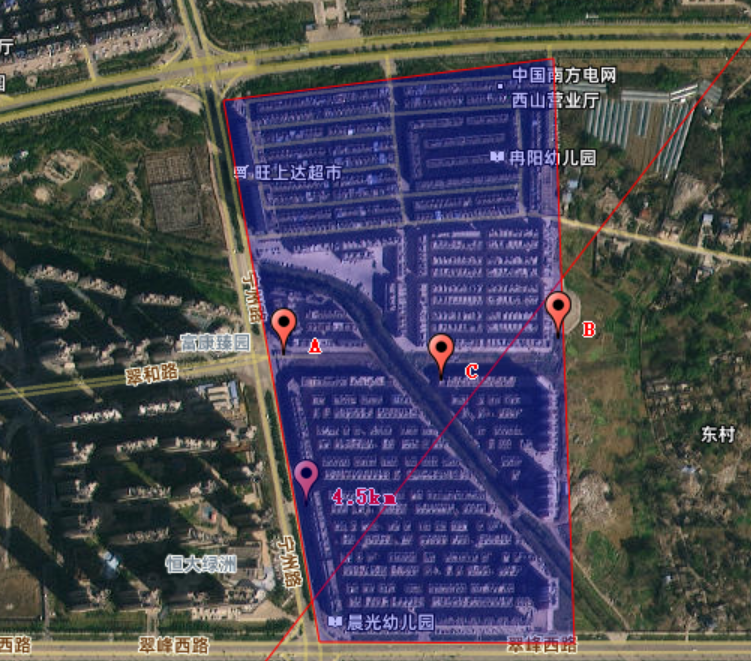

图8 疑似干扰源区域

利用手持式监测设备在C点附近展开地面抵近排查，最终在一个居民楼顶找到一个疑似干扰源的微波天线。

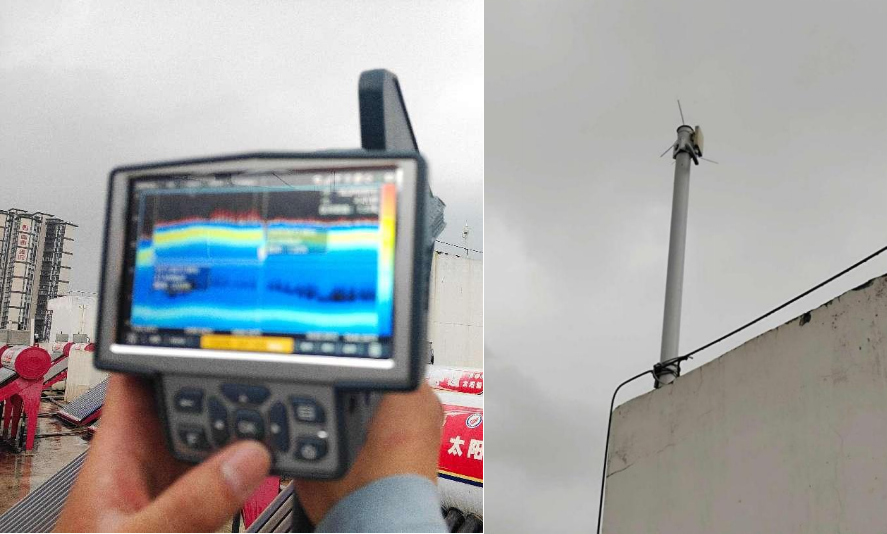

图9 发现干扰源

三、测试验证

排查人员现场将疑似干扰源偏离雷达站方向。某市气象站反馈，该方向干扰明显减弱。由此确定，该微波天线即为干扰源。

四、经验总结

5G微波点对点无线传输目前应用广泛，具有频率高（5.1GHz-5.8GHz）、功率大（1W-10W甚至更高）、带宽大（20MHz/40MHz/80MHz）等特点。因需要视距传输往往架设于高处，天线波束宽带通常为5°—15°（远距离传输一般使用更窄波束设计<5°），因此地面监测设备难以测到此类信号。

以此次干扰为例，干扰源位于居民小区内，无线电监测车等地面设备只有在直线距离50米范围内才能收到信号，地面排查的难度无异于大海捞针。实践证明，采取陆空联动监测的方式，在排查高频段窄波束干扰信号方面，具有非常明显的优势。
